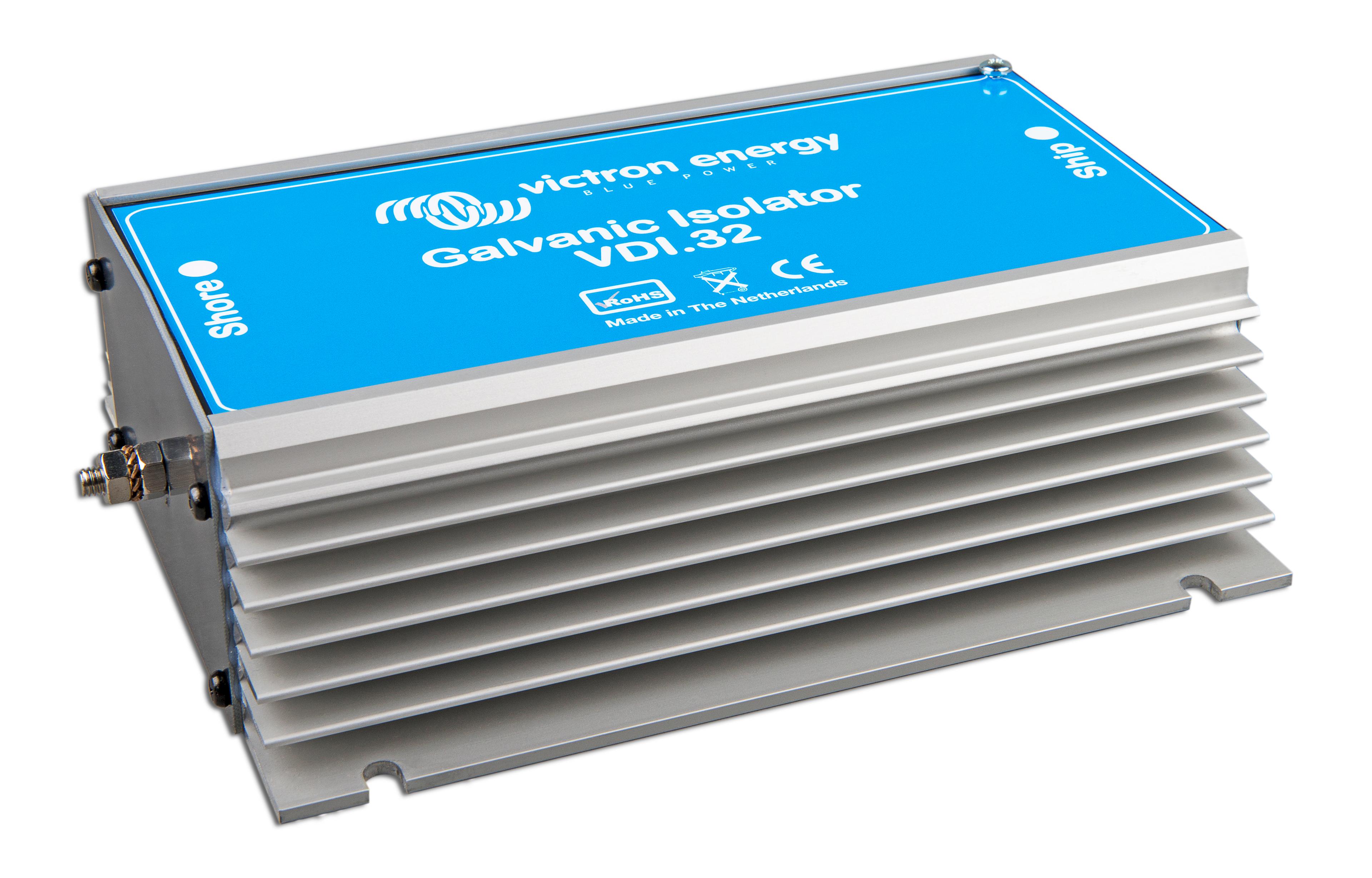

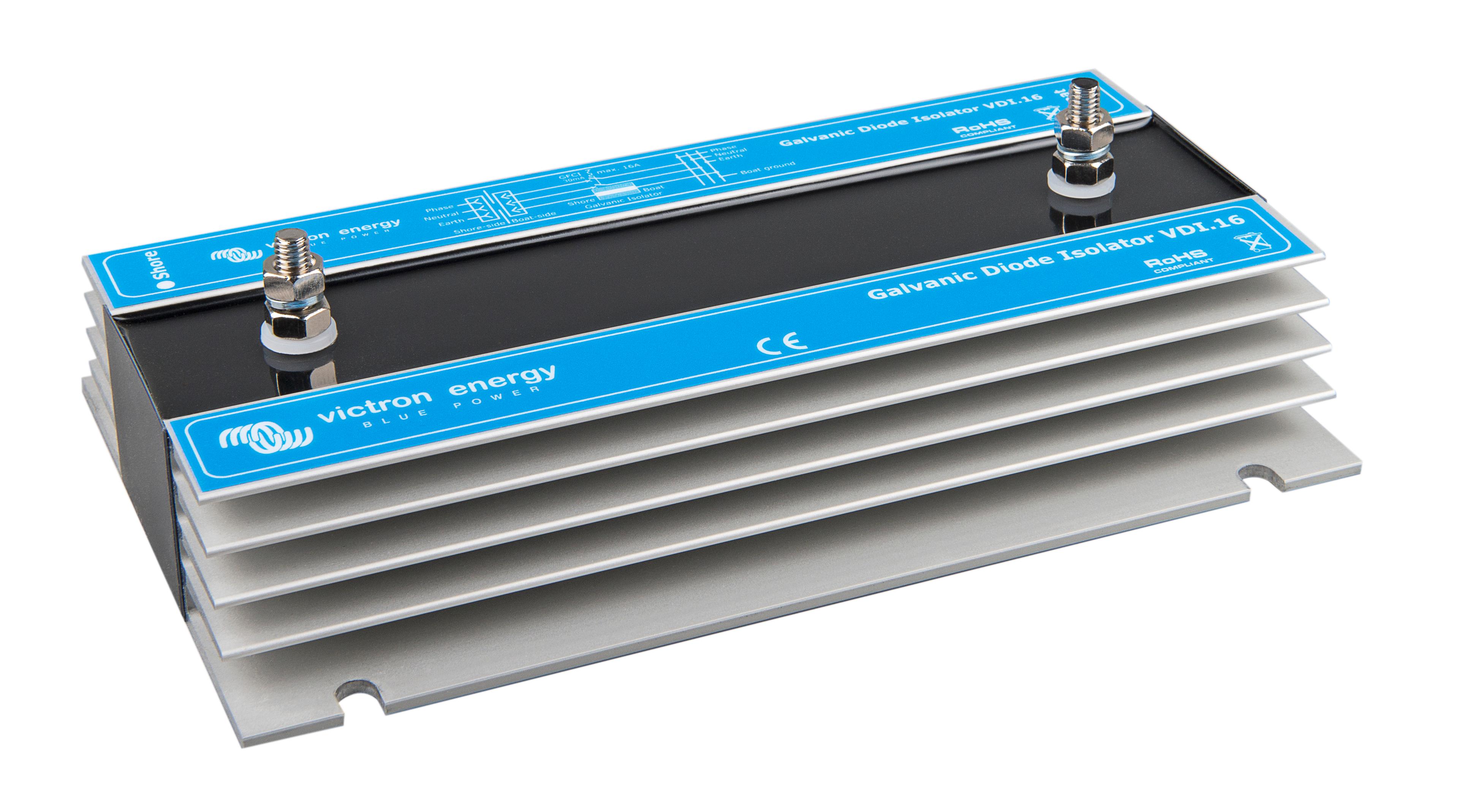

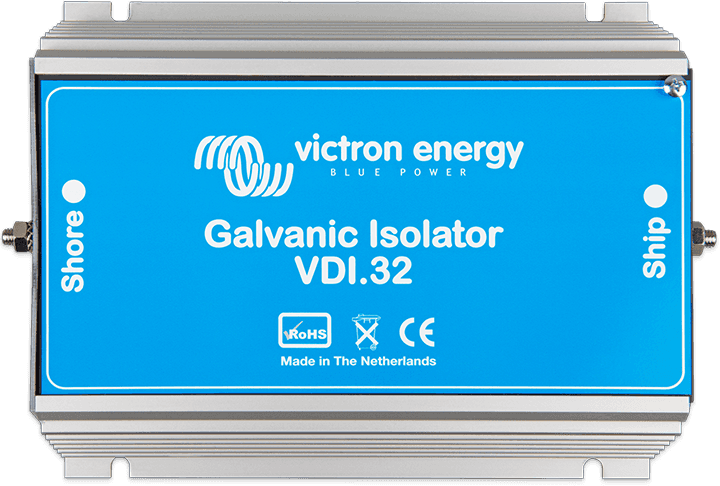

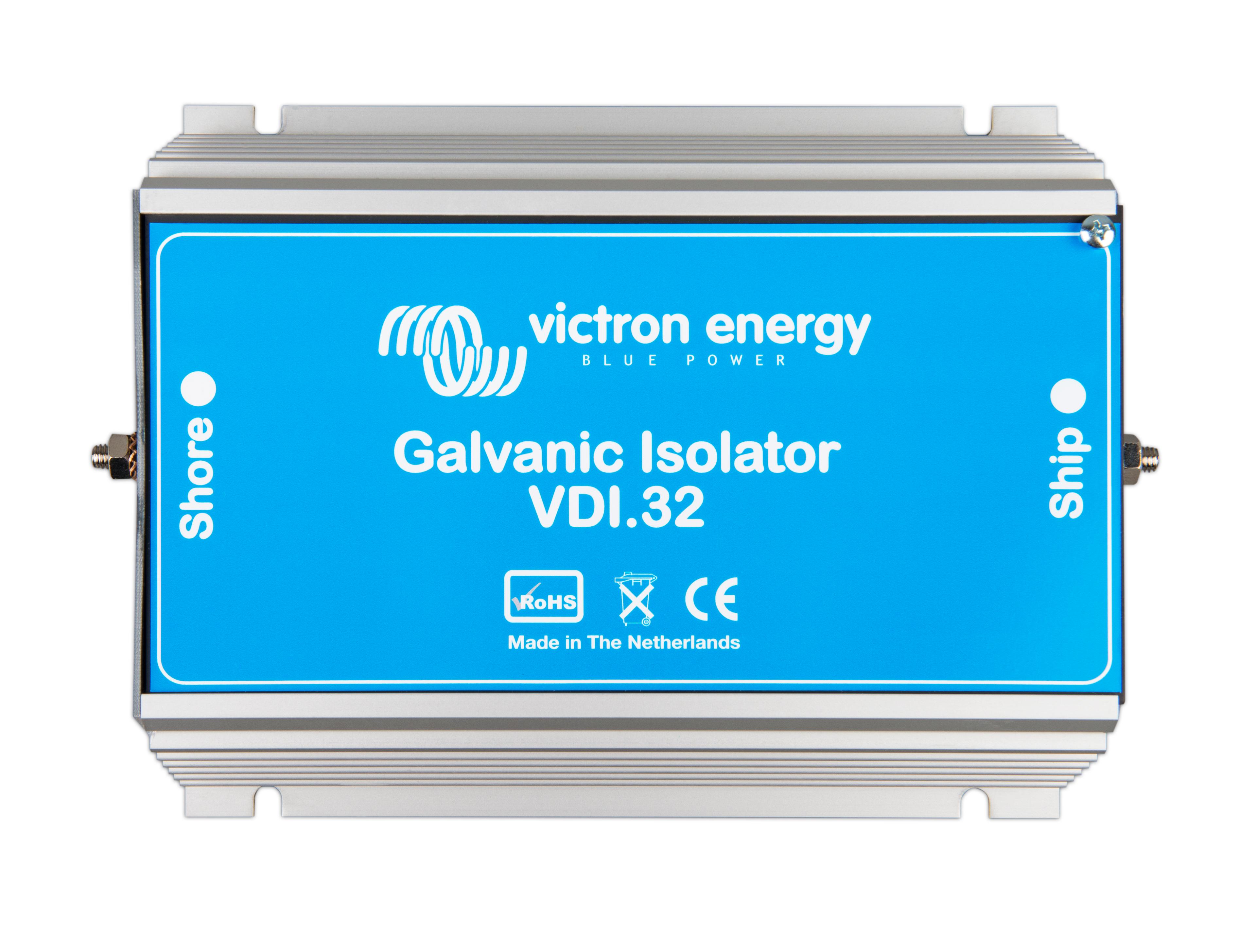

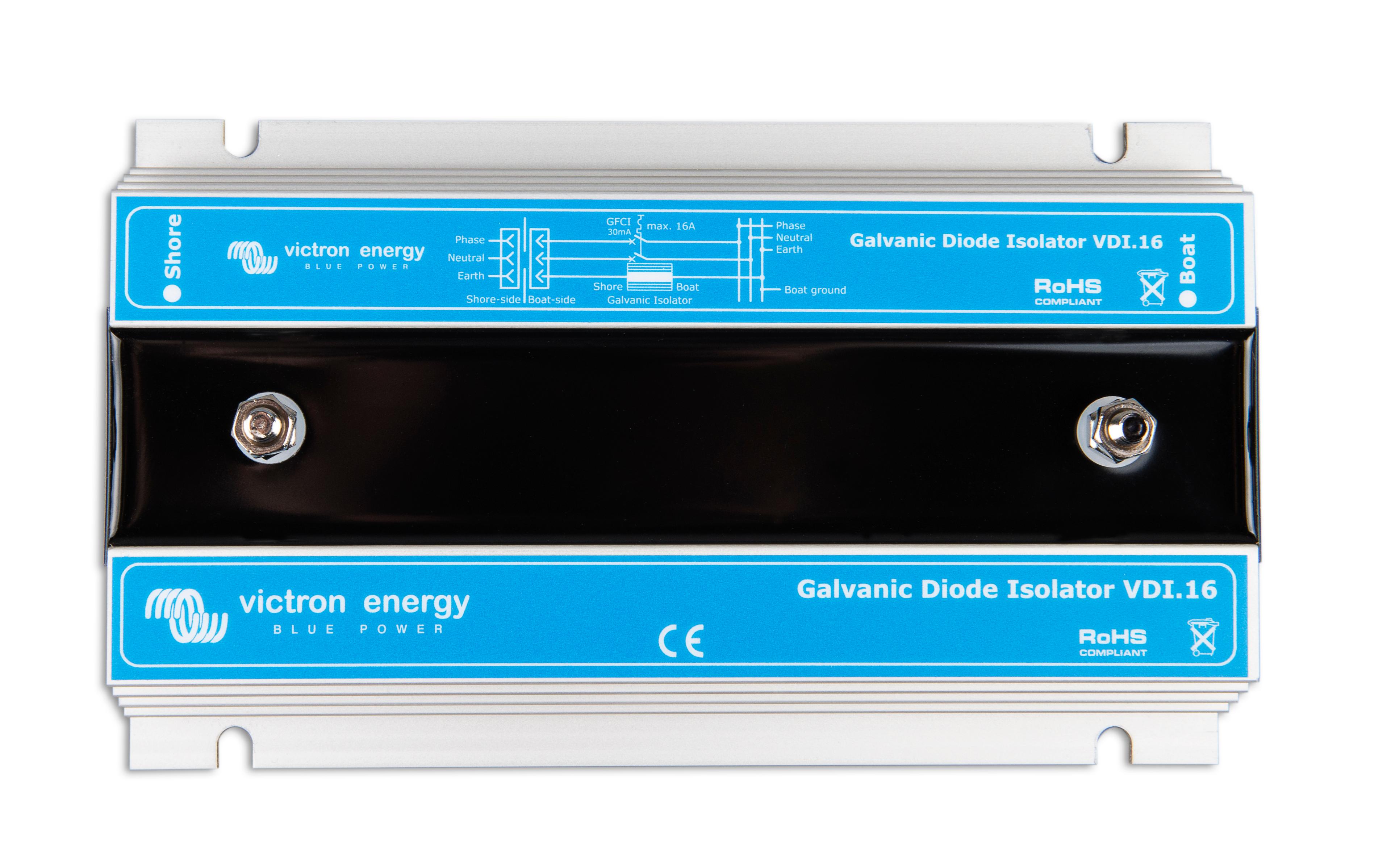

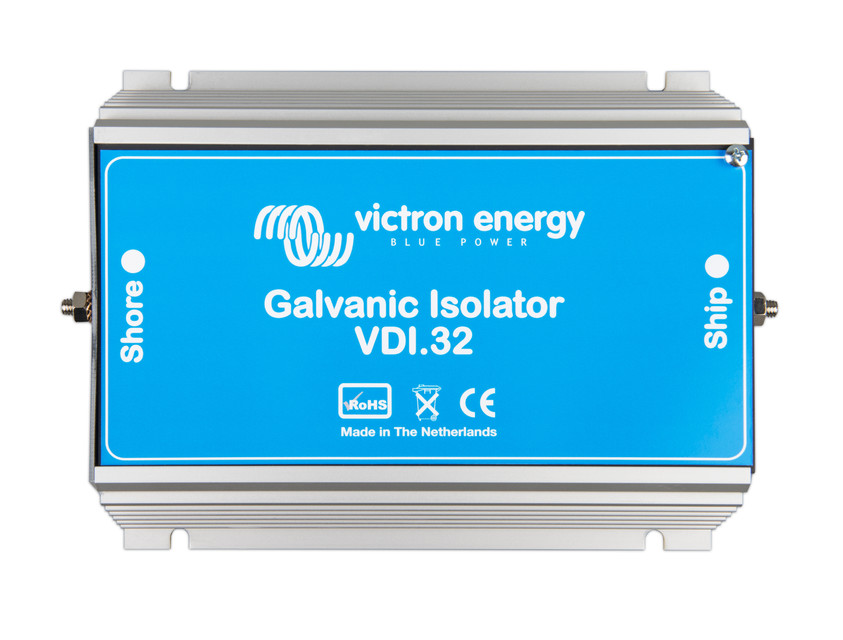

Гальванічний ізолятор VDI-16, VDI-32 і VDI-64

Гальванічний ізолятор запобігає електролітичній корозії. Він блокує постійні струми низької напруги, які надходять у човен через провід заземлення. Ці струми можуть спричинити корозію підводних металевих частин човна — корпусу, гребного гвинта, вала тощо.
Внутрішня конструкція гальванічного ізолятора складається з двох діодів, з’єднаних зустрічно паралельно. Діоди, з’єднані в такий спосіб, пропускають струм в обох напрямках, але тільки вище за певний поріг напруги. Напруга провідності діодів становить близько 1,4 В постійного струму.

Ізолятор встановлюється безпосередньо за роз’ємом на 230 В вашого човна. Пряма напруга від гальванічного ізолятора вища за різницю потенціалів між металами. Як наслідок, ця напруга не забезпечить провідність, а отже, гальванічний ізолятор запобігатиме проходженню електролітичного струму. Однак, якщо в колі змінного струму є (вища) хибна напруга, діоди пропускатимуть струм, і пристрій захисного відключення розірве коло.
