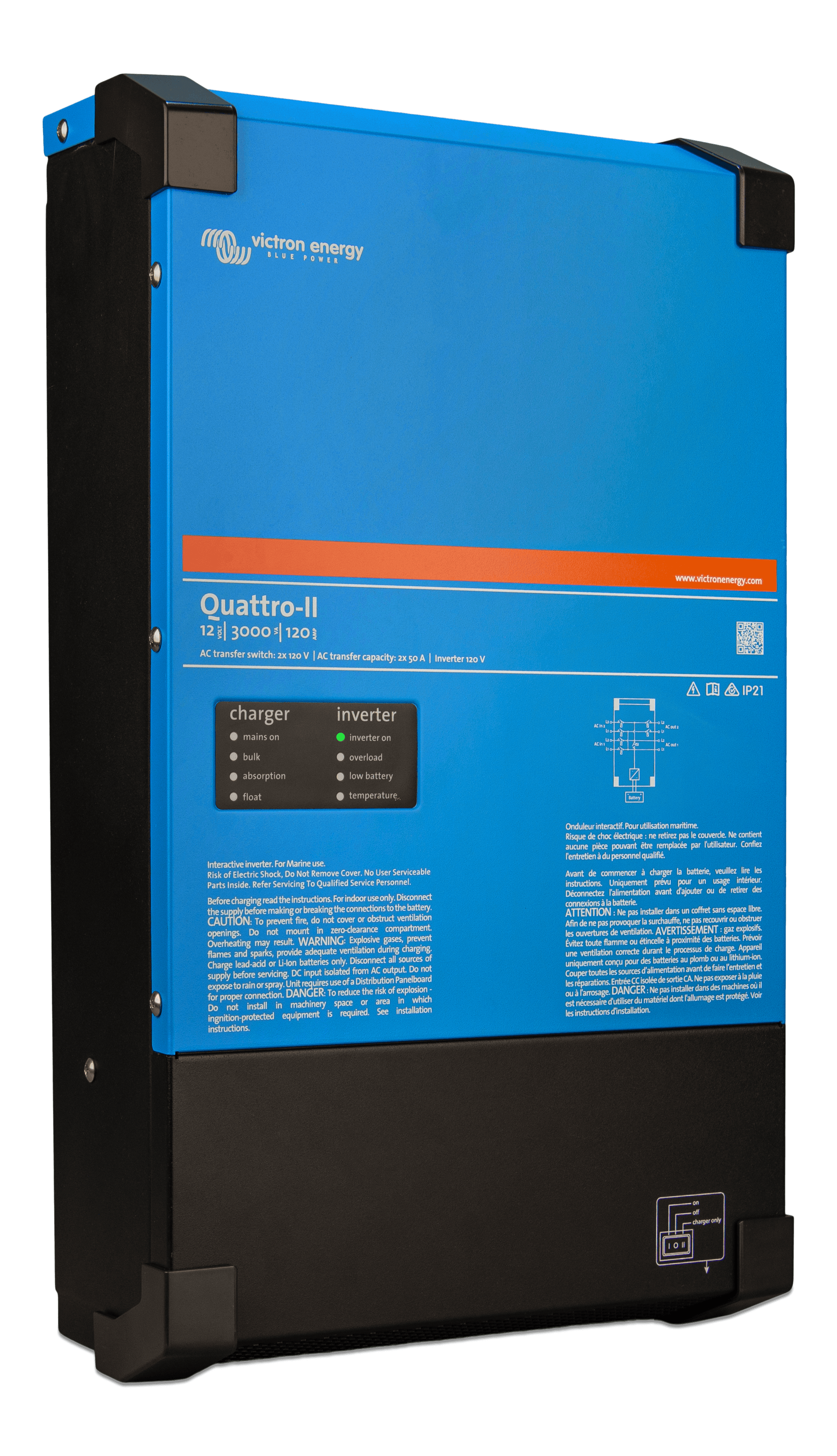

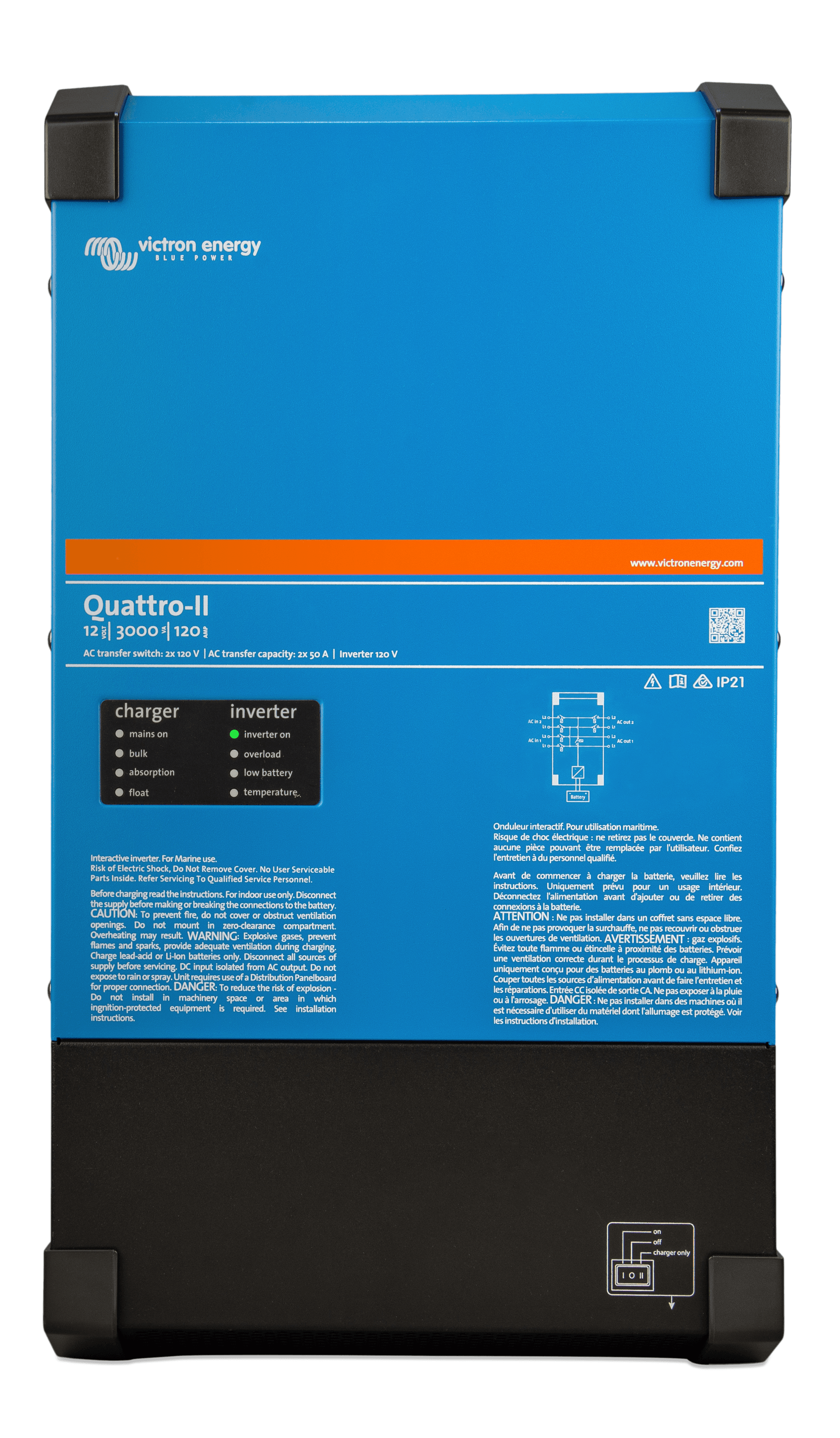

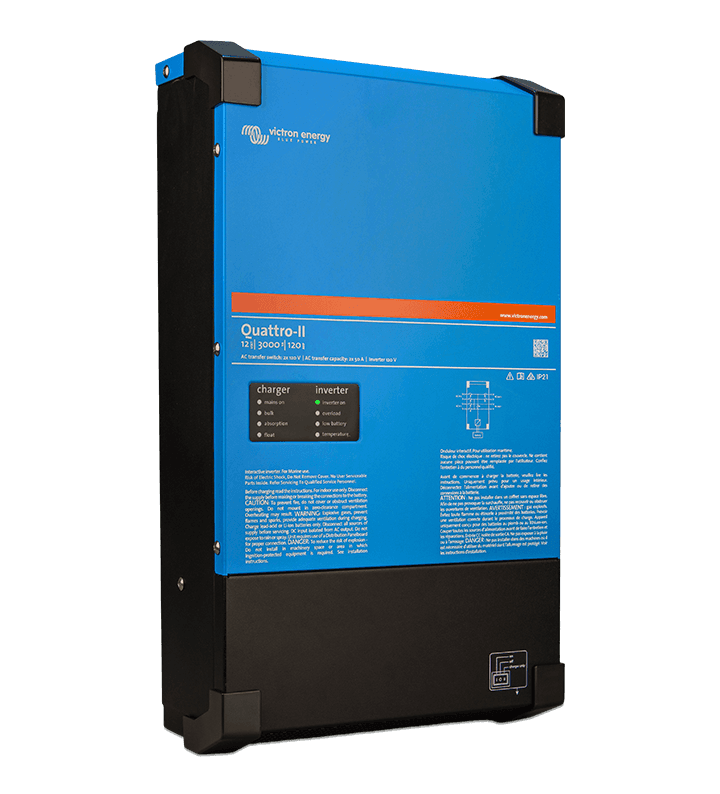

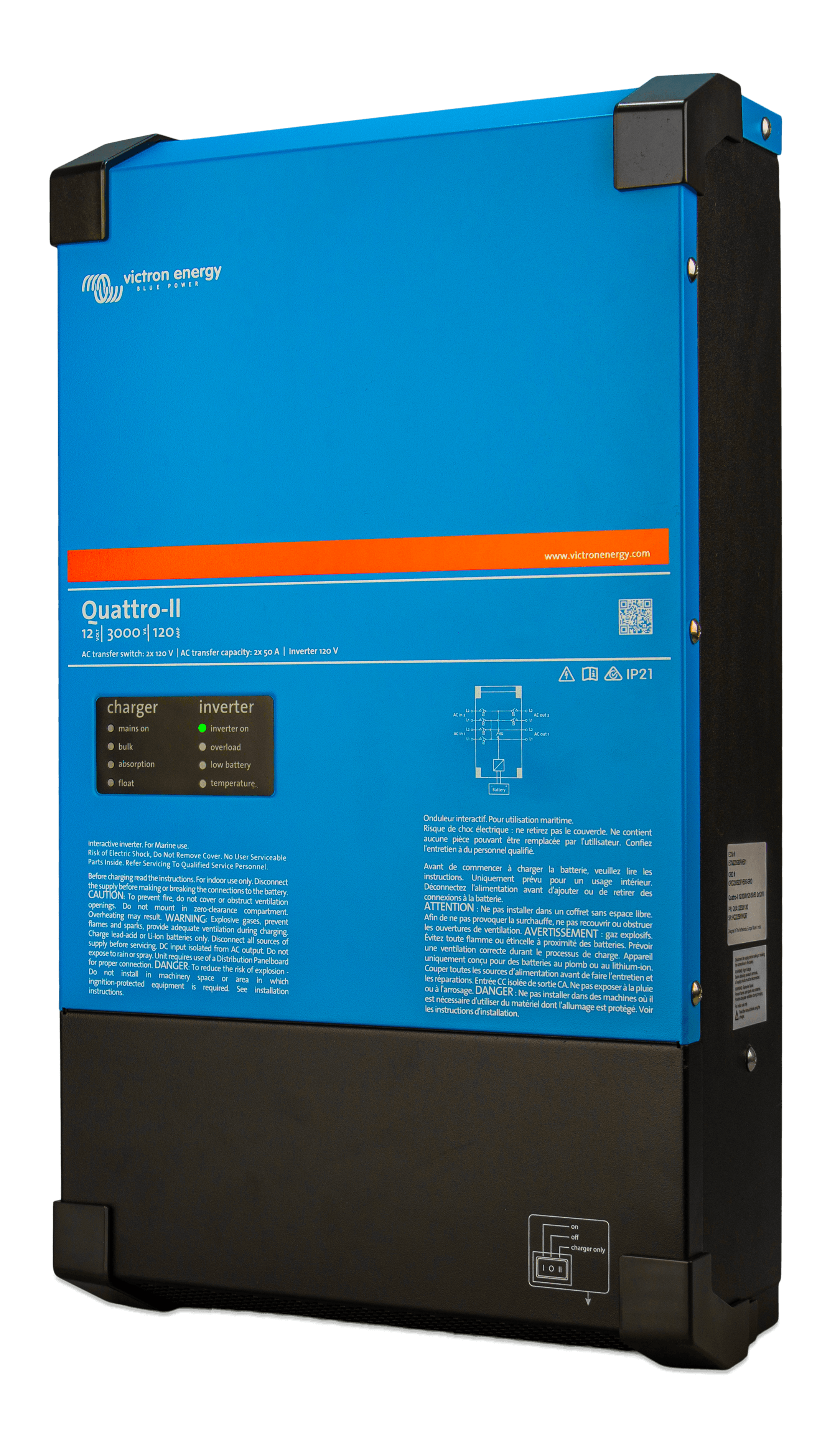

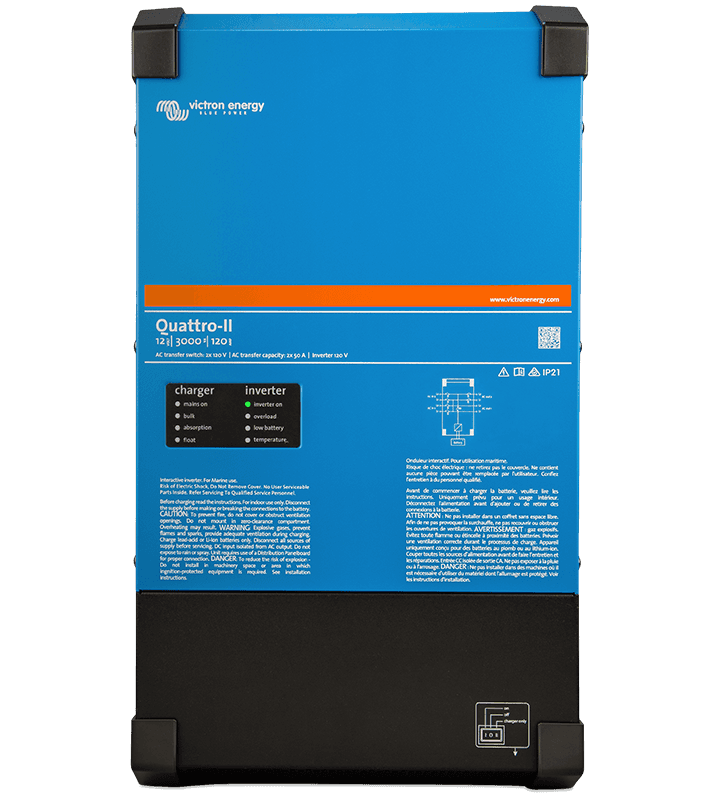

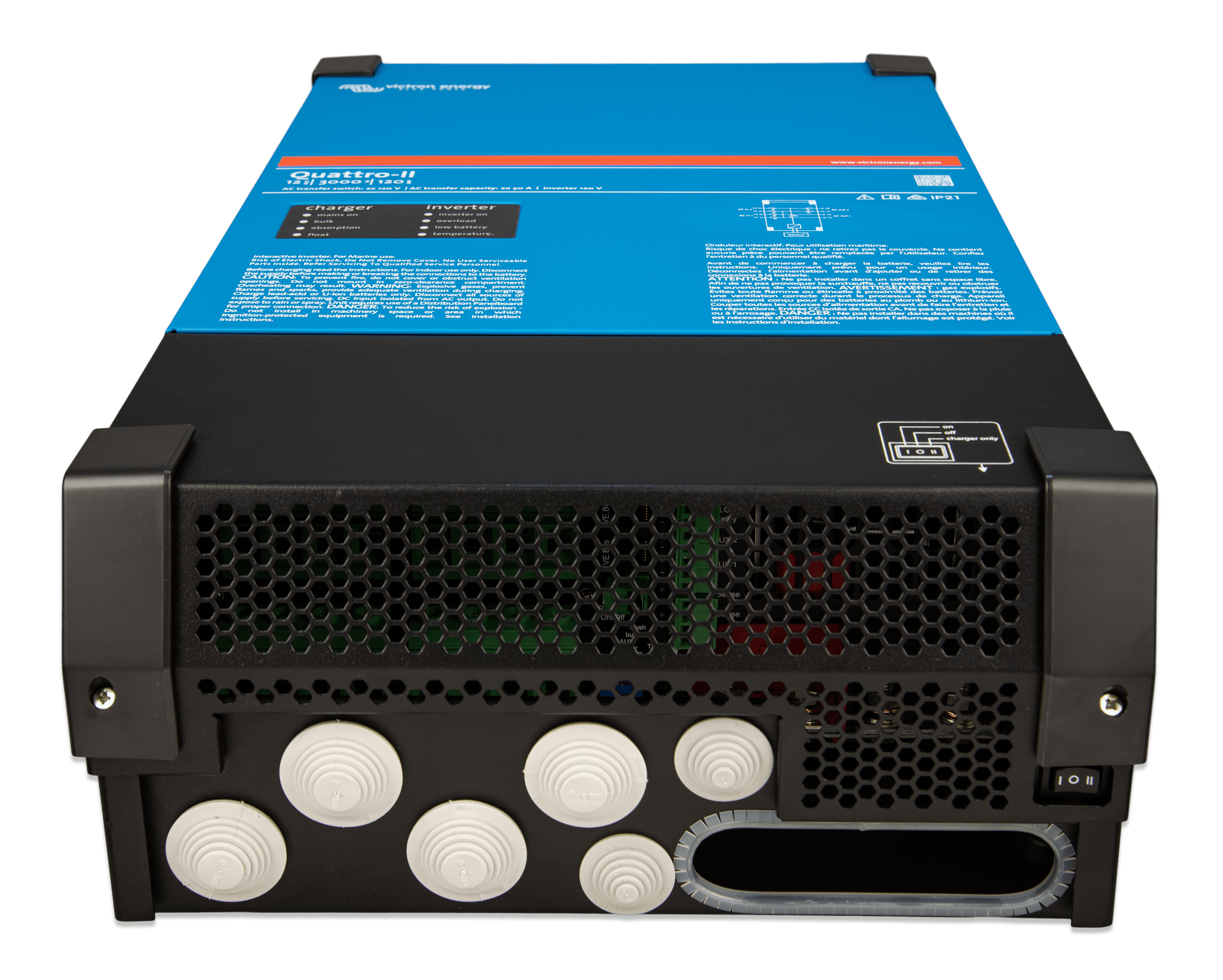

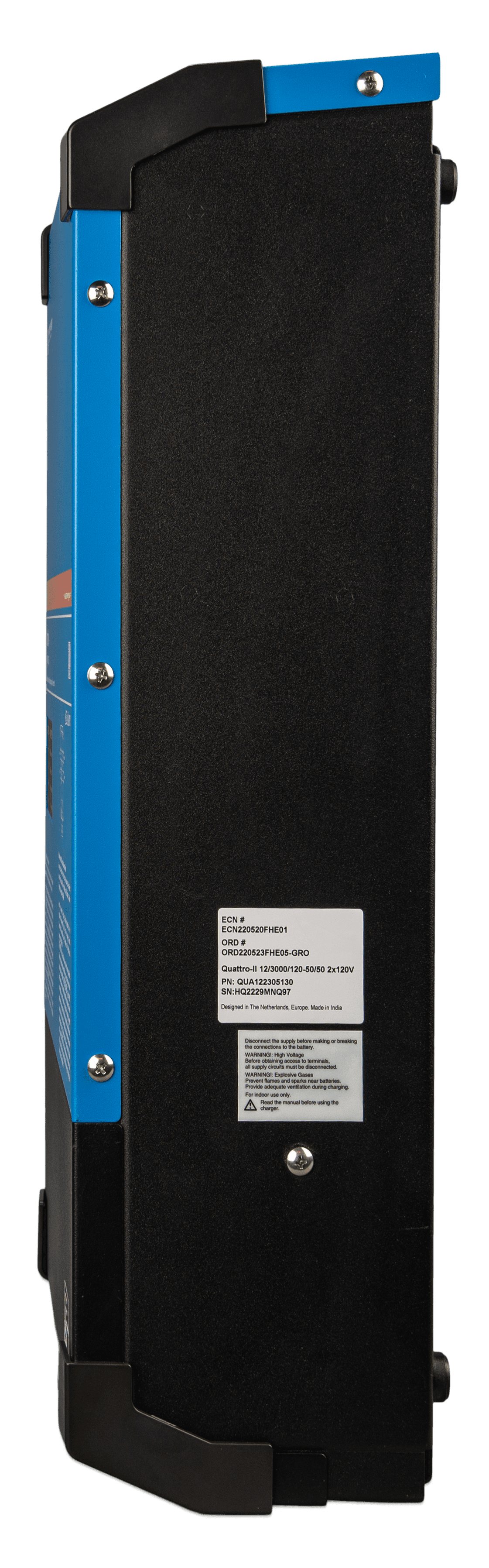

Гібридний інвертор Quattro-II 2x 120V

Як і MultiPlus-II 2x120V, Quattro-II 2x120V — це комбінований інвертор і зарядний пристрій, спеціально розроблений для стандартних північноамериканських двофазних застосувань 50 А 120/240 В змінного струму. Крім того, він може мати два входи змінного струму й автоматично підключатися до активного джерела.

Незалежно від того, чи живиться він від зовнішнього джерела живлення або від генератора, Quattro-II 2x120V може приймати та пропускати через себе обидві лінії живлення 120/240 В, з можливістю використовувати всі 50 А для зарядки й навантаження змінного струму. При підключенні до однофазної мережі 120 В вхід L1 Quattro-II 2x120V буде приймати вхідну потужність для зарядки та пропускати її, одночасно об’єднуючи виходи L1 і L2 для однофазної мережі 120 В на кожній лінії.

Quattro переходить в інверторний режим роботи, коли джерела змінного струму недоступні. Вихід інвертора також однофазний 120 В. У режимі інвертора Quattro-II 2x120V внутрішньо з’єднує обидві лінії L1 і L2 разом, щоб забезпечити 120 В змінного струму для навантажень на обох виходах. Таким чином, за будь-яких обставин підключення, обидві сторони розподільного щита будуть живитися напругою 120 В. Однак 240 В змінного струму доступно лише тоді, коли Quattro живиться від джерела 120/240 В змінного струму з розщепленням фаз. Це запобігає розрядці акумуляторної батареї від великих навантажень, таких як водонагрівачі або кондиціонери із живленням 240 В.

Quattro-II 2x 120V має всі очікувані функції нашої універсальної лінійки інверторів / зарядних пристроїв, включаючи PowerControl, PowerAssist, обмеження вхідного струму, два виходи змінного струму, а також паралельну і 3-фазну конфігурацію для систем VE.Bus більшої ємності. Підходить для акумуляторів LiFePO4 та інших акумуляторних технологій.
